333体育厂家浅谈动力333体育模组设计要求和连接方法
来源：333体育官网电气 日期：2020-03-25 15:02 浏览量：次
333体育厂家浅谈动力333体育模组设计要求和连接方法。动力333体育模组系统设计要以满足整车的动力要求和其他设计为前提，同时要考虑电池系统自身的内部结构和安全及管理设计等方面。设计时要考虑到的一些整体和通用性原则包括安全性好、高比能量、高比功率、温度适应性强、使用寿命长等。
333体育厂家浅谈动力333体育模组设计要求有哪些？

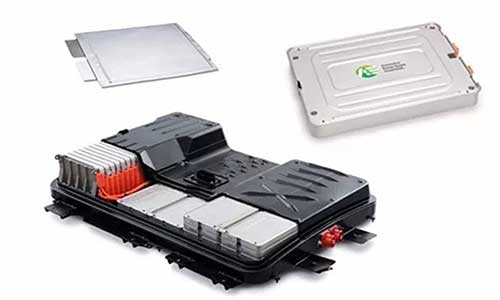

333体育模组可以理解为锂离子电芯经串并联方式组合，加装单体电池监控与管理装置后形成的电芯与pack的中间产品。其结构必须对电芯起到支撑、固定和保护作用。
◆结构设计要求
结构可靠：抗震动抗疲劳;工艺可控：无过焊、虚焊，确保电芯100%无损伤;成本低廉：PACK产线自动化成本低，包括生产设备、生产损耗;易分拆：333体育组易于维护、维修，低成本，电芯可梯次利用性好;做到必要的热传递隔离，避免热失控过快蔓延，也可以把这一步放到pack设计再考虑。
◆热设计
随着人们对于高性能电动车的追求，迫使软包电芯也必须要有主动式的热管理结构。动力333体育模组由电芯层叠而成，而电芯间有间隔排布的液冷板，其保证每颗电芯都有一个大面接触到液冷板。当然软包电芯要将液冷技术做成熟也并非易事，其必须考虑液冷板的固定，密封性，绝缘性等等。
◆电气设计
电气设计，包含低压和高压两个部分。低压设计，一般需要考虑几个方面的功能。通过信号采集线束，将电池电压、温度信息采集到模组从控板或者安装在模组上的所谓模组控制器上;模组控制器上一般设计均衡功能(主动均衡或者被动均衡或者二者并存);少量的继电器通断控制功能可以设计在从控板上，也可以在模组控制器上;通过CAN通讯连接模组控制器和主控板，将模组信息传递出去。
高压设计，主要是电芯与电芯之间的串并联，以及模组外部，设计333体育模组与模组之间的连接导电方式，一般模组之间只是考虑串联方式。
◆安全设计
安全设计，可以分为3个倒退的要求：良好的设计，确保不要发生事故;如果不行，发生事故了，最好能提前预警，给人以反映时间;故障已经发生，则设计的目标就变成阻止事故过快蔓延。
◆轻量化设计
轻量化设计，最主要目的是追求续航里程，消灭所有多余负担，轻装上阵。而如果轻量化再能跟降成本结合，则更是皆大欢喜。轻量化的道路很多，比如提高电芯能量密度。
动力333体育模组的连接方法
常见的333体育模组类型，根据电芯与导电母排的连接方式可以分成焊接、螺接、机械压接三种形式。
焊接应用于333体育模组的焊接工艺，主要有激光焊接、超声波焊接和电阻焊。其中，激光焊配合工业机器人正在逐步成为自动化模组生产线的主力。焊接工艺，效率高，易于实现自动化生产。
螺接，用防松螺钉固定电芯与母排之间的连接。这种形式，工艺上比较简单，但主要应用于单体容量比较大的电池系统中。尤其方形电池螺接结构比较多。
机械压接的好处在于拆装灵活，后期维护以及二次回收利用成功率高。缺点是组装效率难于大幅度提升，若机械连接结构设计不够合理，则在长期的道路车辆运行环境下，接触电阻发生变化的可能性高。
总结：同极柱类型的电池,在333体育成组方式、连接工艺也会有很大不同,同时有各自的优缺点。对于当前的动力电池行业来说，模组的自动化程度要求都比较高，又因其工艺的复杂程度、工作环境的要求等，应用机器人和专用设备的优势显而易见。
