怎么测试UPS333体育保护板的好坏
来源：333体育官网电气 日期：2019-04-15 19:30 浏览量：次

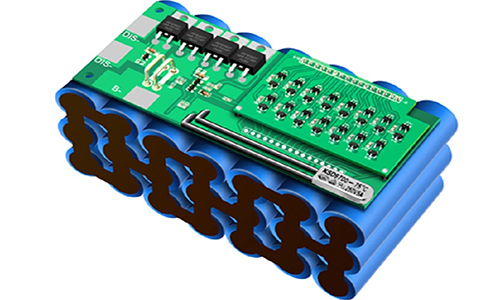

怎么测试UPS333体育保护板的好坏？随着333体育应用的普及，UPS333体育保护板越发重要，保护板的好坏对于UPS333体育组的安全性有很大的影响，所以对333体育保护板的好坏进行检测也是很重要的。333体育UPS保护板测试仪主要用于测试电池参数和电池保护时间。
怎么测试UPS333体育保护板好坏？
一、确保采样线（排线）接法正确
以7串电池8pin线做个示例
B-线接电池总负极
B1线接第1串电池正极
B2线接第2串电池正极
B3线接第3串电池正极
B4线接第4串电池正极
B5线接第5串电池正极
B6线接第6串电池正极
B7线接第7串电池正极
PS:7串电池第7串的电池正极也是总正极，同理可类推到任何串电池组上。
二、通过万用表确定保护板333体育UPS排线接线正确
三、测量电压正�：螅畔卟迳媳；ぐ澹饬勘；ぐ錌-和P-之间的电阻，电阻是0，则说明他们之前畅通无阻，保护板是好的。
四、或者可通过接上B-线，测量B-和电池总正极的电压和P-和电池总正极的电压。电压一致，说明保护板正常。示例测试得：B-到电池总正极电压是25.11VP-到电池总正极电压是25.11V。两个电压一致表示保护板正常。如果P-通过大电流放电，会有轻微压降，保护板发热，属于正常现象。
五、测量电压，在测量了UPS333体育组电压确认其正常后，将排线插上保护板，测量保护板两边端口之间的电阻，如果电阻是零，则说明333体育组之前畅通无阻，保护板有很好的起到作用。
检测UPS333体育保护板的注意事项
1、测量每串电压时表笔放正确，碰到一起会短路冒烟
2、接333体育UPS保护板时，一定要先接好排线再插好保护板，插好好保护板接可能导致烧坏保护板
UPS333体育保护板的工作原理
1、过充保护及过充保护恢复
当333体育UPS保护板被充电使电压超过设定值VC（4.25-4.35V，具体过充保护电压取决于IC）后，VD1翻转使Cout变为低电平，T1截止，充电停止。当电池电压回落至VCR（3.8-4.1V，具体过充保护恢复电压取决于IC）时，Cout变为高电平，T1导通充电继续，VCR必须小于VC一个定值，以防止频繁跳变。
2、过放保护及过放保护恢复
当电池电压因放电而降低至设定值VD（2.3-2.5V，具体过充保护电压取决于IC）时，VD2翻转，以短时间延时后，使Dout变为低电平，T2截止，放电停止，当电池被置于充电时，内部或门被翻转而使T2再次导通为下次放电作好准备。
3、过流、短路保护
当电路充放回路电流超过设定值或被短路时，短路检测电路动作，使MOS管关断，电流截止。
因UPS333体育因含有活性很高的锂金属材料以及内部结构原因，过度充电、过度放电、过大电流充电、放电、都会破坏333体育内部结构，过高温、过低温等又会影响333体育的活跃情况及安全性，因此需要额外的保护电路，以保证333体育使用环境的安全性，避免电池起火或爆炸的危险。
UPS333体育保护板测试仪的主要参数
1.保护板过充电检测电压测试
测试单节或多节保护板中，保护芯片对每节UPS333体育的过充电保护电压
测试范围为3.870V—4.650V
测试精度为<0.0025V
2．保护板过充电解除电压测试
测试单节或多节保护板中，保护芯片对每节电池的过充电解除电压
测试范围为3.550V—4.650V
测试精度为<0.0025V
3．保护板过充电保护延迟时间测试
测试保护板的过充电保护延迟时间
测试范围为<5000mS
测试精度为<1mS
4．保护板过放电检测电压测试
测试单节或多节保护板中，保护芯片对每节电池的过放电检测电压
测试范围为1.600V—2.700V
测试精度为<0.0025V
因UPS333体育因含有活性很高的锂金属材料以及内部结构原因，过度充电、过度放电、过大电流充电、放电、都会破坏333体育内部结构，过高温、过低温等又会影响333体育的活跃情况及安全性，因此需要额外的保护电路，以保证锂离子电池使用环境的安全性，避免电池起火或爆炸的危险。
