如何计算UPS电源所配蓄电池的数量
来源：333体育官网电气 日期：2019-03-13 14:11 浏览量：次

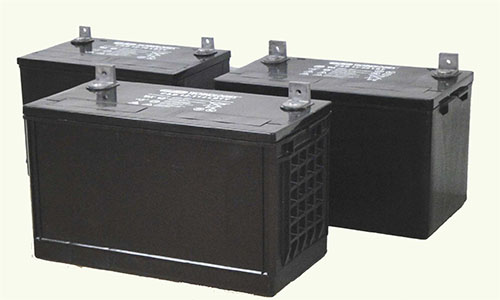

如何计算UPS电源所配蓄电池的数量？蓄电池是UPS系统中的一个重要组成部分，它的优劣直接关系到整个UPS系统的可靠程度。但很少关注蓄电池配置问题，正确的选择UPS后备电池容量，对UPS系统的正常运行也是至关重要的。
如何计算UPS电源所配蓄电池的数量?
蓄电池计算方法：
例如一台40KVAUPS,直流电压为384V，每组为12V电池32节，如果后备时间要求2小时，则计算电池的容量为：
40000VA*2H/(0.7*384V)=297AH
所以选择3组100AH电池，共96节。
UPS电池组的电流为40KVA/384V=104A，所以电池连线选择50mm2电缆。
电池总数=(功率/直流电压*小时)/每块安时*每组块数
其中功率为UPS的功率，直流电压为UPS电池供电所要求的电压，不同功率的UPS直流电压不同，每组块数为所要求电池的最小块数，一般配置电池时，必须为每组块数的整数倍，常见的UPS直流电压和每组块数如下(电池每块以12V为计算依据)：
举例来说，配置一台5K8小时延时的UPS，其功率为5000，直流电压为96V，每组电池8块，配置100AH电池，其所需电池总数为：(5000/96*8)/100*8=32块。
UPS电源蓄电池配置的计算方法：
1、下列因素影响备用时间
负载总功率P总(W)，考虑到UPS的功率因数，在计算时可直接以P总的伏安(VA)为单位
V低是蓄电池放电后的终止电压(V)，2V电池V低=1.7V;12V电池V低=10.2V
V浮是蓄电池的浮充电压(V)，2V电池V浮=2.3V;12V电池V浮=13.8V
Kh为电池容量换算系数(Ct/C10)，10Hr放电率为1，5Hr放电率0.9，3Hr放电率为0.75，1Hr放电率为0.6
I为电池工作电流(A)，T为连续放电时间(H)，V为UPS外接电池的直流供电电压(V)
2、计算方法
1、12V单体电池的数量N：N=V÷122V单体电池的数量为6N
2、电池工作电流I：I=P总÷V
3、实际电池容量C：C=I×T÷Kh
例如：功率为1KVA的电源备用时间4小时，选择UPS的型号为HP9101H，V=36V，则
�、貼=36V÷12V=3节
②I=1000VA÷36V=28A
�、跜=24A×4H÷0.9=124AH
�、躑PS电池的配量可选用100AH一组3节，或65AH二组6节，选用的结果有偏离，这要看用户的需求和成本的考虑。
电池的配量可选用100AH一组3节，或65AH二组6节，选用的结果有偏离，这要看用户的需求和成本的考虑。注：12V蓄电池常用容量规格为7Ah、17Ah、24Ah、38Ah、65Ah、100Ah、200Ah等。
蓄电池容量选择过大造成投资的浪费，容量选择偏小不仅不能满足UPS后备时间，造成安全事故，还因电池放电倍率太大，严重影响电池使用性能，寿命。大家可以根据UPS蓄电池的放电性能参数，通过功率法，估算法以及电源法等计算方法来计算确定蓄电池的型号和容量。
